Descrizione

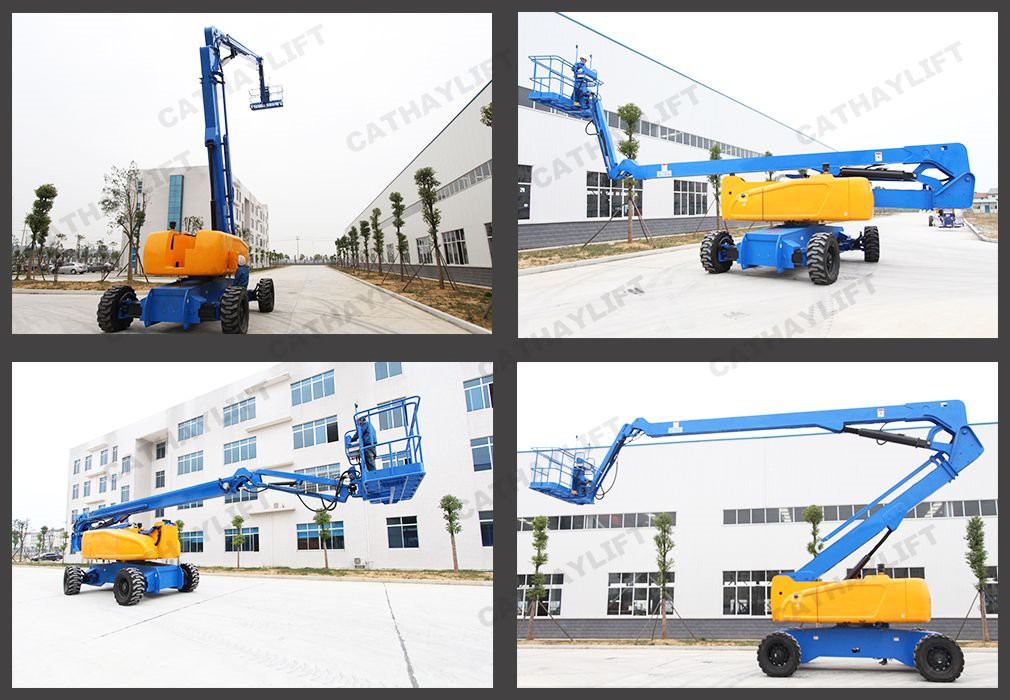

L'altezza massima di lavoro è di 58 m, il carico è di 480 kg, la potenza diesel, il formato completo, il braccio superiore e inferiore, sinistro e destro, assicurano che il cestello della piattaforma completi i salti di vari ostacoli, ruoti di 360 gradi verso la piattaforma. , barca, industria delle costruzioni.

Modello Tipo N.

CSTBL-12

CSTBL-16

CSTBL-20

CSTBL-22

CSTBL-26

CSTBL-28

CSTBL-30

CSTBL-32

CSTBL-36

CSTBL-38

CSTBL-42

CSTBL-56

Altezza massima di lavoro

14.3m

18.2m

22.3m

24.1 m

28m

30m

32.4 m

34 m

38.64 m

40.4 m

44 m

58m

Altezza massima della piattaforma

12.3m

16.2m

20.3m

22.1 m

26m

28m

30.4m

32 m

36.64 m

38.4 m

42 m

56m

Raggio massimo di lavoro

10.5m

15m

18m

18 m

22m

21.4 m

23 m

26m

Capacità di sollevamento (limitata)

480 kg

480kg

480 kg

480kg

480 kg

Capacità di sollevamento (senza limitazioni)

230kg

340kg

230kg

340kg

230kg

Lunghezza (stivato) Ⓓ

7.54m

7.9m

9.3m

10.97 m

11.55m

13.5m

13 m

14.1 m

13 m

14.1 m

13.3 m

14.9m

Larghezza (riposta) Ⓔ

2.29m

2.39m

2.49m

2.5m

2.5 m

2.5m

2.5 m

2.49 m

5.1m

Altezza (riposta) Ⓒ

2.39m

2.69m

2.75m

2.75 m

2.83m

3.08m

3.28m

3.6m

Interasse Ⓕ

2.45m

3m

3.66m

3.96m

5.6m

Altezza libera dal suolo Ⓖ

0.43m

0.43 m

0.43m

0.43 m

0.43m

0.43 m

Dimensioni della piattaformaⒷ*Ⓐ

1.83*0.76m

2.44*0.91m

Raggio di sterzata (interno)

2.2 m

2.66m

3m

3.59 m

2.74 m

3.13 m

3.13m

Raggio di sterzata (esterno)

5.2 m

5.66m

3m

3 m

5.59 m

4.14 m

7.6m

Velocità di viaggio (riposta)

4,4 chilometri all'ora

4,4 km/h

4,4 chilometri all'ora

4,4 km/h

Velocità di viaggio (sollevata)

1,1 chilometri all'ora

1,1 km/h

1,1 chilometri all'ora

1,1 km/h

Capacità di grado

40 percento

Pneumatico solido

36×12-20

33×12-20

36×14-20

385/65-24

385/65-22.5

445/65-22.5

Livellamento della piattaforma

Livellamento automatico

Velocità dell'oscillazione

0~1/3 giri/min

Altalena girevole

Continuo a 360 gradi

Rotazione della piattaforma

±80 gradi

Capacità della tanica di benzina

151L

150L

151 L

151L

151 L

151L

200L

300L

Peso totale

7000 kg

10000 kg

12500 kg

13000 kg

16500 kg

17000 kg

18500 kg

18650 kg

20120 kg

23000 kg

23600 kg

27500 kg

Voltaggio di controllo

12 V CC

24v

Motore

Yanmar

Cummins

Caricamento/Spedizione

40 GP

40FR

40FR OWOH

40FR OGG

Trazione*sterzo

4WD*2WS / 4WD*4WS (WD: trazione integrale, WS: volante)

Caratteristiche e vantaggi:

Vantaggi delle prestazioni tecniche del prodotto:

● Forte capacità portante;

● Lo scopo del lavoro è ampio;

● Forte capacità di arrampicata;

● La velocità massima di guida è elevata;

● Il sistema idraulico è un sistema chiuso composto da una pompa variabile e un motore a due velocità, che presenta i vantaggi di un basso consumo energetico e di un piccolo impatto di retromarcia;

● Controllo del bus, semplice e affidabile, di facile manutenzione;

● Il PLC di livello militare importato originale può essere programmato e sviluppato in base alle esigenze del cliente per soddisfare le esigenze individuali e può anche adattarsi all'ambiente difficile del cantiere navale con polvere, scorie di saldatura, alte temperature e forte corrosione.

● Sistema di diagnosi dei guasti di selezione unico per fornire informazioni di diagnosi dei guasti in tempo.

● Vantaggi delle prestazioni operative del prodotto:

● Facile da usare, buona stabilità, nessun impatto, nessun scuotimento;

● Gli interruttori a pulsante sono più affidabili degli interruttori tattili

Vantaggio di qualità del prodotto:

● Valvole, pompe, motori, riduttori di corsa, PLC e altre parti idrauliche chiave, parti elettriche, parti di trasmissione, ecc. sono tutti selezionati dai migliori marchi internazionali come Europa e Stati Uniti (vedere l'elenco delle parti per i dettagli), con alta affidabilità;

● Il fattore di sicurezza e il fattore di stabilità della struttura in acciaio sono migliori di quelli di produttori simili, il che garantisce la durata dell'apparecchiatura;

● La superficie delle parti è sabbiata al livello Sa2.5 più primer ricco di zinco inorganico più finitura Nippon per garantire elevate prestazioni anticorrosione;

● Tutti i perni dell'albero sono resistenti all'usura e galvanizzati e la maggior parte delle parti esposte sono zincate o placcate per resistere efficacemente alla corrosione;

● Adottare misure di protezione antipolvere molto rigorose, in modo che il cilindro dell'olio, il braccio, il blocco valvole, il tubo di gomma, il tubo di alluminio e altre parti che devono essere a prova di polvere dispongano di dispositivi antipolvere corrispondenti. Ad esempio, sotto la piattaforma operativa è presente una copertura in acciaio per coprire la saldatura. Scorie, spruzzi, vernici e altri inquinanti;

Vantaggi per la sicurezza del prodotto:

● Il dispositivo anticollisione opzionale è disponibile sulla piattaforma operativa per proteggere la sicurezza personale;

● La piattaforma operativa può essere opzionalmente dotata di un dispositivo di limitazione dell'altezza per proteggere l'incolumità personale;

● La scatola dei cavi (rilevatore di lunghezza) è di tipo integrato opzionale (installato nel braccio), che non è facile da danneggiare;

● Il computer rileva automaticamente e giudica se rientra nell'intervallo di sicurezza. Quando si avvicina, l'allarme sonoro e luminoso e quando raggiunge il punto pericoloso interrompe l'azione nella direzione pericolosa.

Vantaggi della certificazione del prodotto:

La certificazione CE UE più autorevole al mondo, IPAF, ecc.;

Periodo di garanzia e vantaggi post-vendita:

Il periodo di garanzia di CATHAYLIFT per l'attrezzatura è di 12 mesi dall'accettazione dell'attrezzatura. Durante il periodo di garanzia, in caso di danni alle parti dovuti alla qualità di progettazione e fabbricazione, verrà fornita una risposta entro 24 ore dalla ricezione della notifica del cliente e verrà fornita una sostituzione gratuita nel più breve tempo possibile. Al termine del periodo di garanzia, continueranno a essere forniti servizi come la manutenzione a vita, la fornitura di parti di ricambio e il supporto tecnico.
